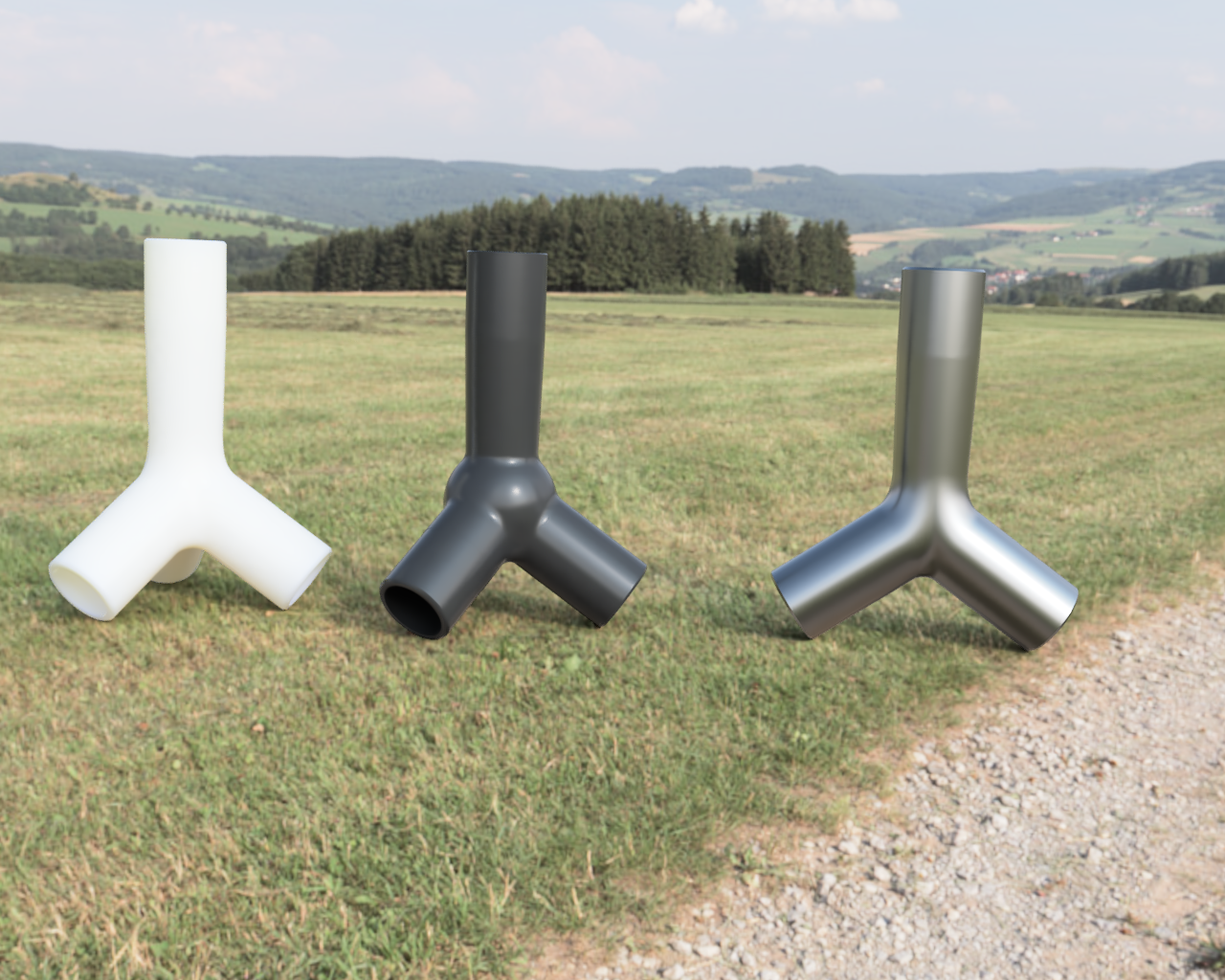

Mákvetőgép pneumatikus elosztó adapter tervezése és gyártása

Feladat:

Ide esztendő egy érdekes megbízása volt, egy olyan vetőgép csővezetékeihez csatlakoztatható alkatrész megtervezése, mely az apró mákmagot minden irányban egyenletesen osztja el. Ilyen alkatrész boltban nem vásárolható, így az egyedi alkatrész gyártására, tesztelésére kiváló lehetőséget biztosít az additív technológia.

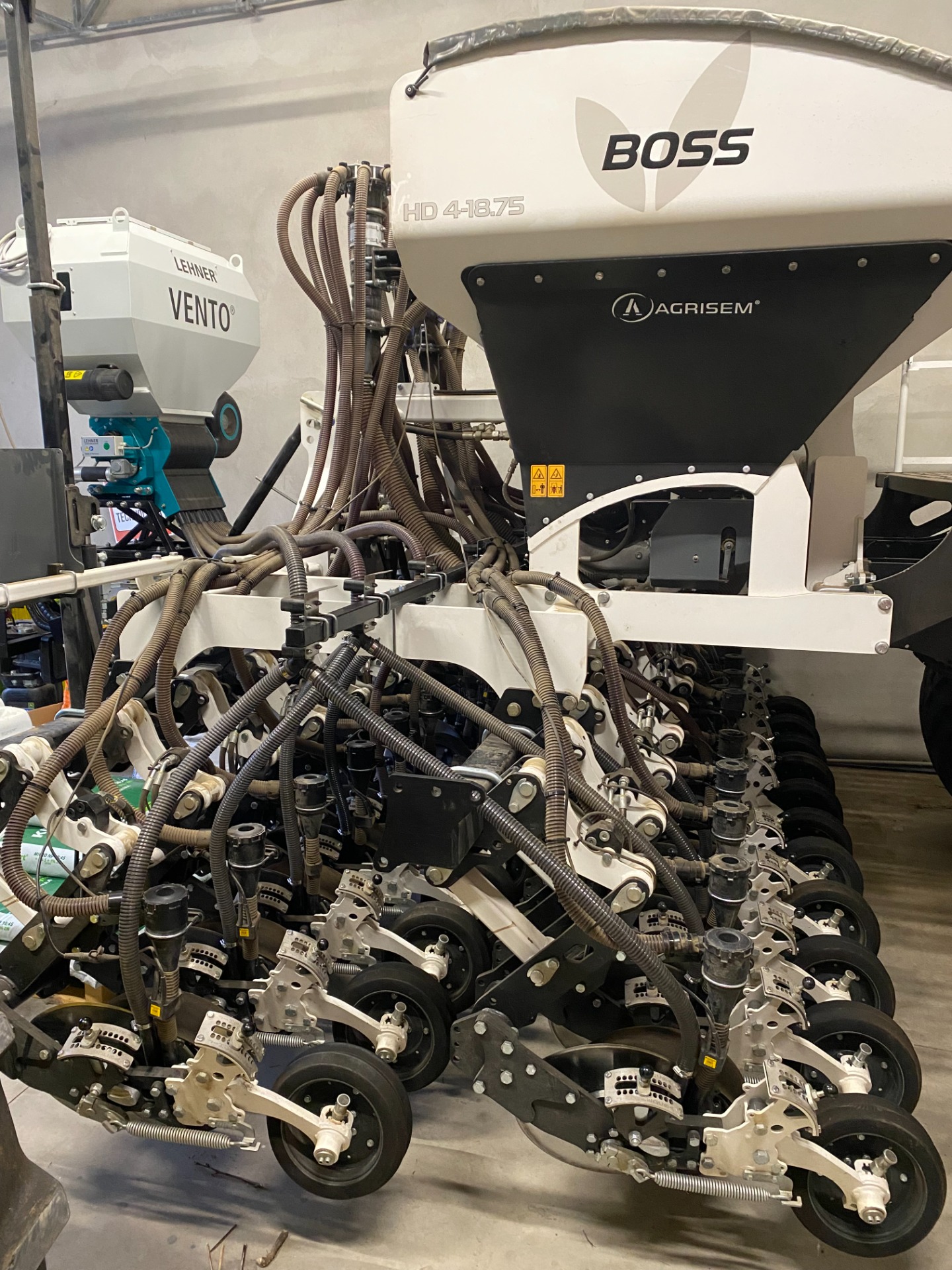

Vetőgép csővezetékeiben kompresszorral, túlnyomással létrehozott levegő szállítja a magokat, mely a csövek végére elhelyezett adapteren keresztül kerül a földbe.

A berendezés több fajta, méretű és súlyú növény magjainak elvetésére tervezték. Kihívás az apró mákmag megfelelő kiszórására kialakított pneumatikos elosztó megtervezése és legyártás volt.

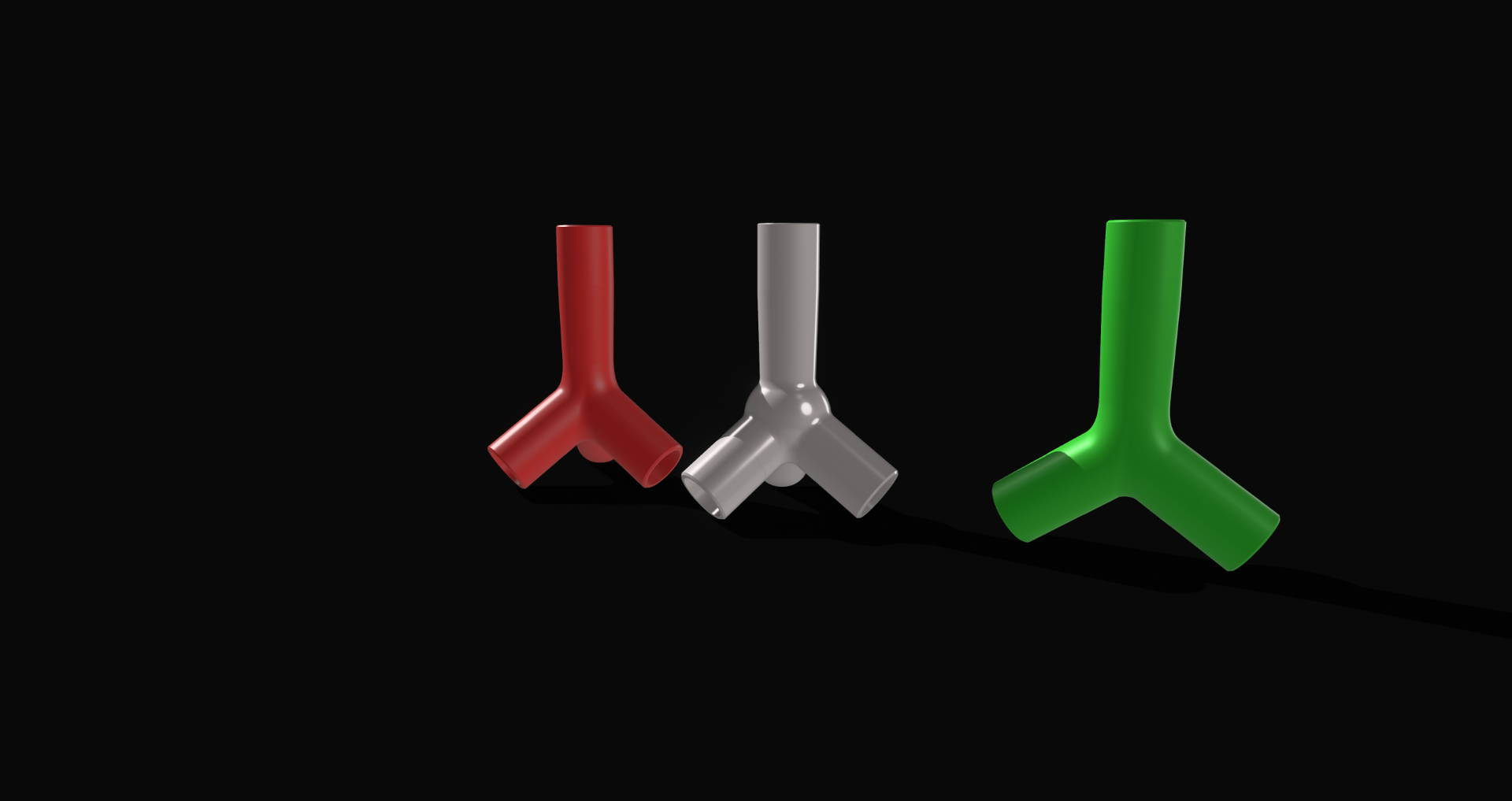

Tervezés:

Milyen geometriával tudjuk megoldani, hogy a magok minden irányban arányosan oszoljanak el?

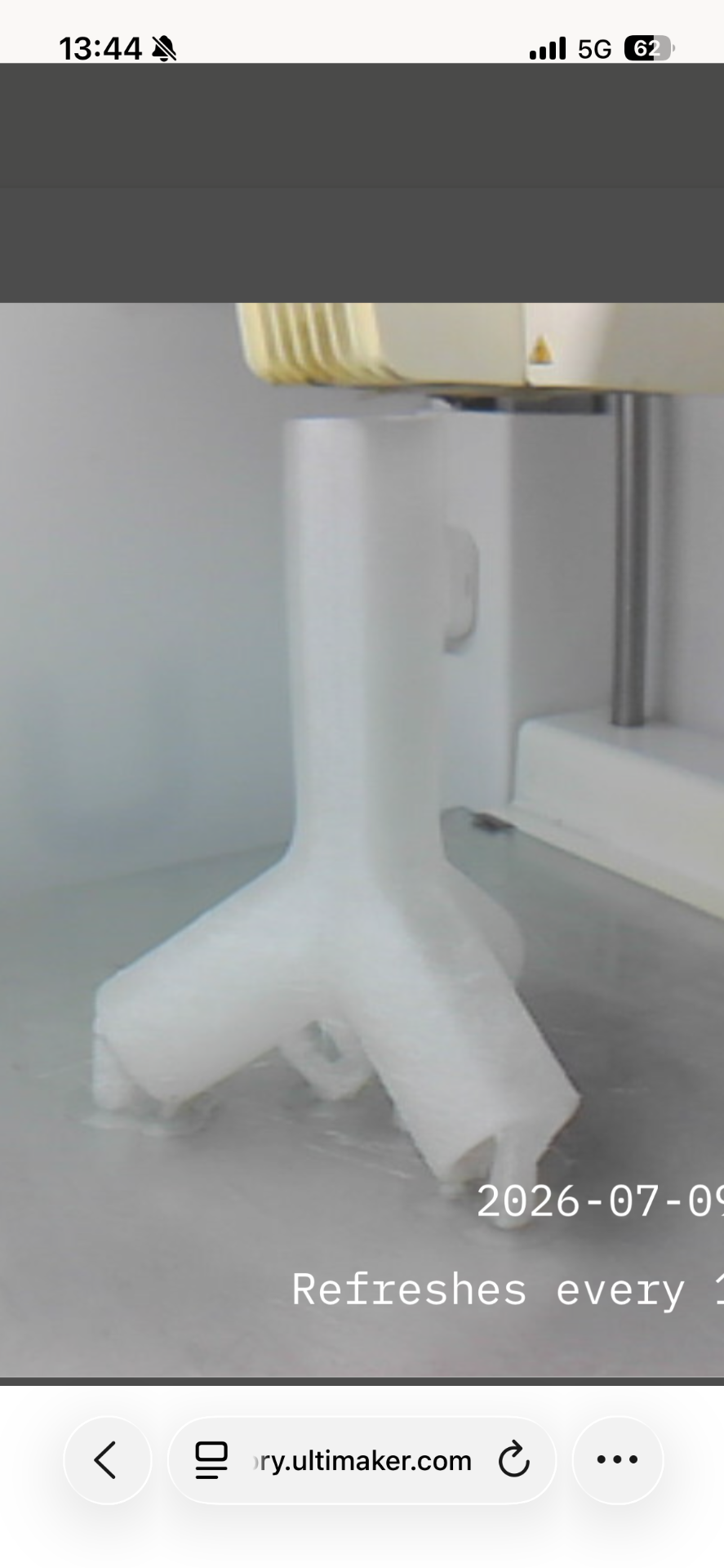

Prototípus gyártás:

Prototípust FDM nyomtatással készítettük el, mivel ez bizonyult ár/érték arányban a legkedvezőbbnek.

Tesztek:

Teszt eredményesnek bizonyult, mindhárom irányban egyforma mennyiségű magot mért a mérleg. Prototípus jól vizsgázott, indulhat a végleges gyártás melynek alapanyaga Formalbs SLS PA12 nylon, vízhatlan felülettel bevonva.

Vetés előtti összeszerelés és a magok elvetése:

Vetés eredménye:

Az ötlet és fejlesztés tulajdonosa:

KOVÁCS NORBERT gazda

mobi:  06 30 287 16 00

e-mail: koni002 @ gmail.com
