Milwaukee lézerszintező berendezés alkatrészének újragyártása

Felkeresett egy partnerünk, hogy képesek vagyunk e megoldani egy lézerszintező beszerezhetetlen alkatrészének 3D nyomtatással történő gazdaságos újragyártását.

Ügyfél elmondása szerint a gyártó nem biztosítja ezt az alkatrészt a berendezéséhez, így ha nem lehet megoldani a pótlását, akkor új szintezőt kell vásárolnia.

Vállalakozásunk fő profilja funkcionális alkatrészek additív és CNC gyártása, így ezeket a feladatokat szívesen fogadjuk.

Az ilyen méretű és geometriájú alkatrész CNC gyártása magas költségekkel jár, újragyártásához kiválóan alkalmas a 3D nyomtatás.

A 3D nyomtatáshoz szükséges CAD modell paramétereit 3D szkenneléssel kapjuk meg. A szkennelést az Artec Spider 50 mikron pontos metrológiai eszközével végeztük el.

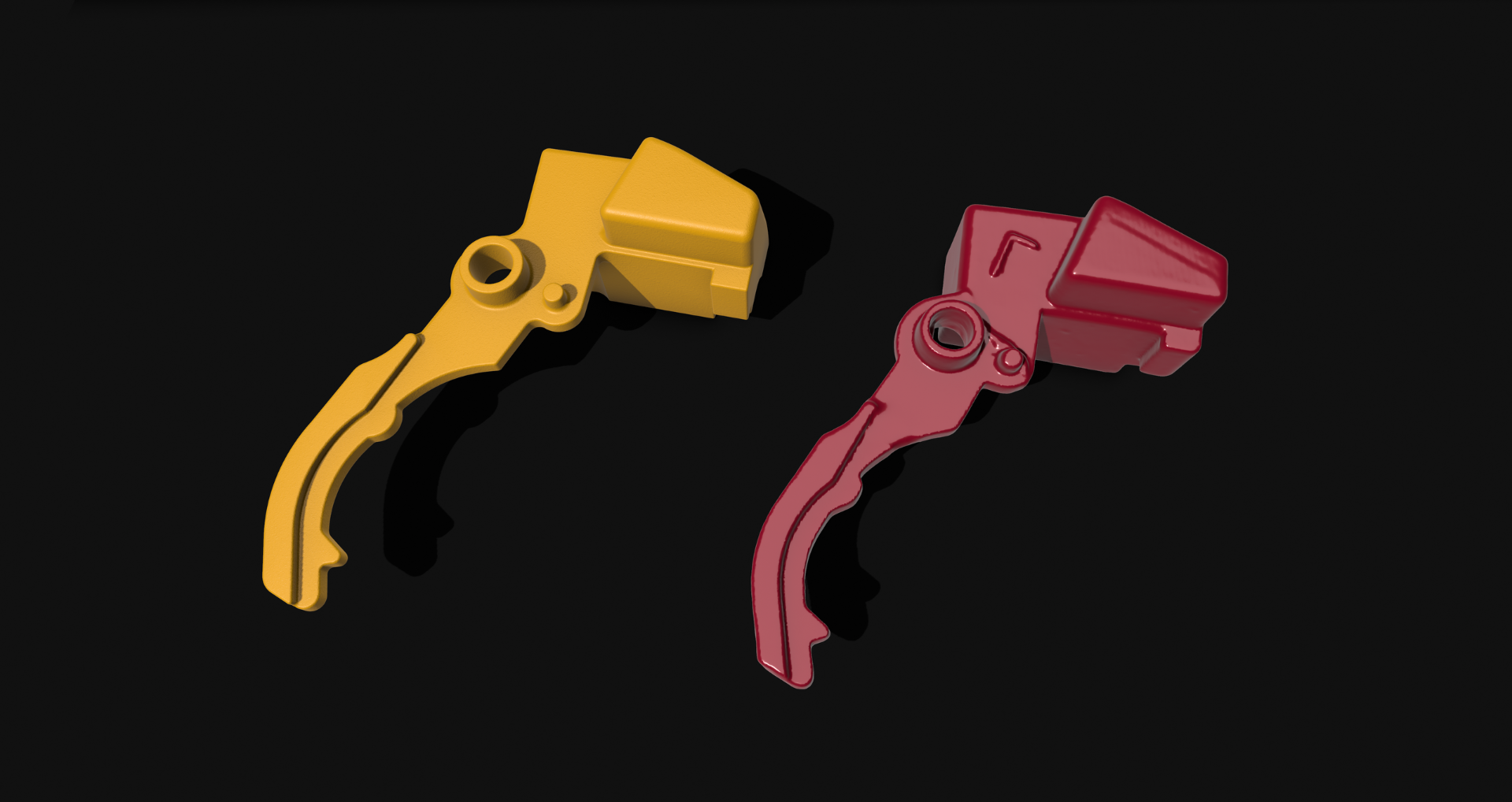

3D szkennelt mesh modell és a mesh modell alapján újra rajzolt CAD modellek:

CAD modell méreteinek visszaellenőrzését az Artec Studo 18 programjával végeztük el, amely a beszkennelt és a megrajzolt állományokat összehasonlítja és megmutatja az esetleges eltéréseket.

Eltéréseket a törött alkatrész ragasztott részeinek torzulásánál tapasztaltunk (kar rész), a zöld szín +-0,05 mm tűrésen belüli méreteket jelent. A CAD modell gyártásra alkalmas.

3D nyomtatáshoz a Formlabs SLA Clear gyantáját és Markforged FDM/FFF Onix karbonszálas nylon PA 6 alapanyagát választottuk.
