Hella elektromos kapcsolótábla burkolat

Előzmények:

• Burkolat feladata a kisteherautó hátfalmozgató elektronika tárolása.
• Sérülést egy figyelmetlen tolatás okozta, mely összetörte a burkolatot.
• Az alkatrész befoglaló méretei 397 × 173.5 × 156 mm.
• Eredeti alkatrész alapanyaga polycarbonat.

• Az alkatrész nem beszerezhető, így jött szóba 3D nyomtatás.
• Kiválasztott additív technológia a befoglaló méret miatt FDM, mivel SLA és MJF gépek munkaterületei kicsinek bizonyultak, csak két részletben lehetett volna nyomtatni.

Feladat:

• Eredeti alkatrész alapján 3D CAD modell készítése.
• Szkennelés Artec Eva Lite kézi szkennerrel, feldolgozva Artec Studio 16 programmal.

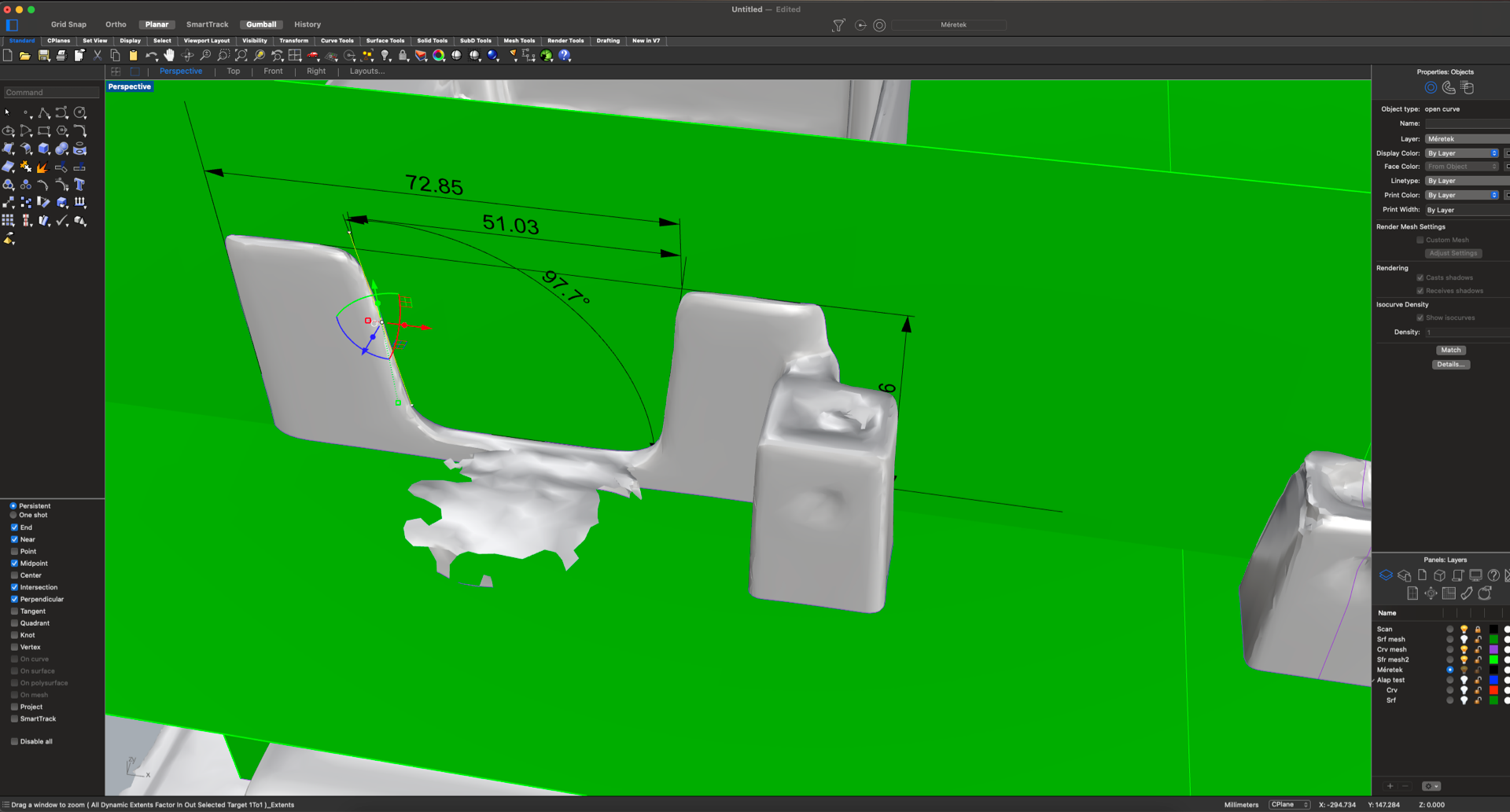

• Beszkennelt állományról a méreteket Rhinoceros7 CAD program segítségével állapítottam meg, és a CAD modellt Fusion 360 CAD program segítségével készítettem el.
• Méret és furat ellenőrzés a keresztmetszetekről készült 3D nyomatok alapján történtek.
• Alapanyag a felhasználási és a környezeti körülmények figyelembevételével lett kiválasztva. Terméknek el kell viselnie a folyamatos rázkódást és az UV fényt. Ennek megfelelőlen előszőr az ASA alapanyag jött szóban, de a könnyebb nyomtathatóság és deformáció mentesség érdekében a gyártó javaslatát elfogadva Extrudr Green-Teh PRO alapanyagra változott, mely szintén bírja az igénybevételeket és ráadásul környezetbarát, az ISO 14855-1:2005 szabványnak megfelelően lebomló anyag.

• Nyomtatás egyben, FDM additív technológiával.

3D CAD modell készítése:

Elkészült alkatrész fotói:

Köszönet Csordás Zsoltnak a megvalósításban nyújtott segítségért!
